電磁真空擋板閥

GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。

參數

在線咨詢

產品介紹：

GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。
　　
適用的工作介質為空氣、非腐蝕性及不含顆粒灰塵的氣體。

性能參數：

適用范圍(Pa)	105～6.7x10-2
閥門漏率(Pa.L/S)	≤6.7x10-2
適用溫度（℃）	-25～+40
線圈溫升（℃）	≤65
開閉時間（S）	3～5
電源電壓（V/Hz）	220±10%/50
安裝方式	垂直

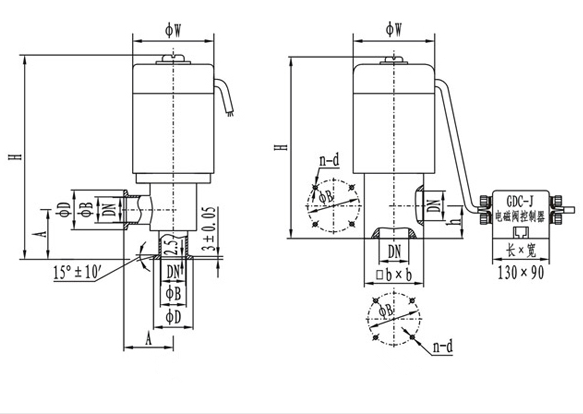

快卸法蘭連接尺寸：

型號	通徑(DN)	W	D	B	H	A	法蘭標準
GDC-J16KF	16	68	30	17.2	186	40	GB4982
GDC-J25KF	25	82	40	26.2	193	50
GDC-J40KF	40	110	55	41.2	270	65

法蘭連接尺寸：

型號	通徑(DN)	W	B	H	h	bxb	n-b	法蘭標準
GDC-J16	16	68	42	165	28	48x48	4-M5	JB919
GDC-J25	25	82	55	190	35	58x58	4-M6
GDC-J32	32	92	64	217	40	68x68	4-M6
GDC-J40	40	110	70	240	44	80x80	4-M6
GDC-J50	50	125	90	285	56	95x95	4-M8
GDC-J65	65	135	105	315	65	115x115	4-M8
GDC-J80	80	165	125	358	75	140x140	4-M8
